¿Cuáles son los tres tipos de trituradoras de mandíbulas?

　　En las líneas de trituración de los sectores de minería, construcción, materiales de construcción y otras industrias, las trituradoras de mandíbulas han ocupado durante mucho tiempo una posición central y se han consolidado como la principal máquina de trituración para materiales a granel, gracias a su estructura robusta, alta relación de trituración y rendimiento fiable. Según las variaciones en el diseño estructural, las características de movimiento y los escenarios de aplicación, las trituradoras de mandíbulas más comunes en el mercado se dividen en tres categorías principales: trituradoras de mandíbulas de péndulo simple, trituradoras de mandíbulas de péndulo compuesto y trituradoras de mandíbulas de péndulo combinado. Cada tipo presenta filosofías de diseño y ventajas de aplicación distintas, que se detallan a continuación.

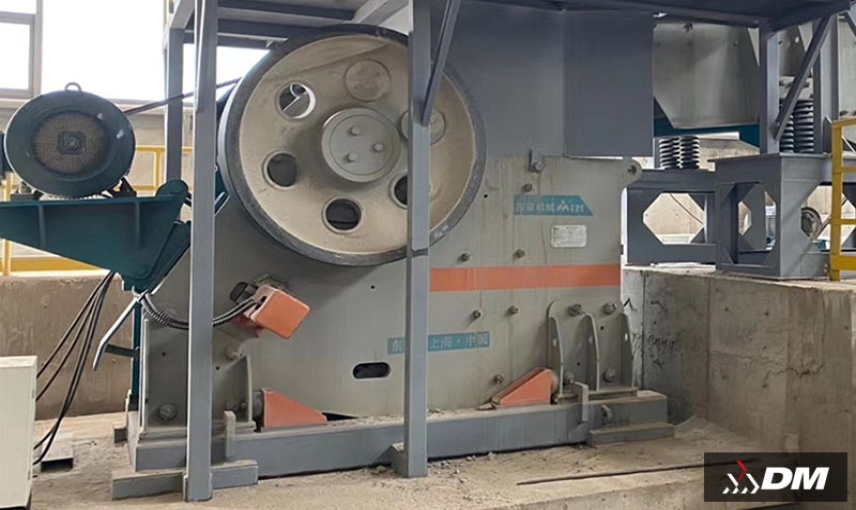

　　I. Trituradora de mandíbulas de péndulo simple: El modelo clásico, estable y "veterano"

　　Como el miembro más antiguo y convencional de la familia de trituradoras de mandíbulas, la trituradora de mandíbulas de péndulo simple debe su nombre a la trayectoria de oscilación circular simple de su mandíbula móvil. Estructuralmente, se compone principalmente de un bastidor, una mandíbula móvil, una mandíbula fija, un eje excéntrico, una biela, una placa de articulación y componentes auxiliares. El eje excéntrico, que actúa como componente de accionamiento principal, es impulsado por un motor para mover la biela en un movimiento alternativo vertical, que a su vez empuja la placa de articulación para accionar la mandíbula móvil en una oscilación periódica de vaivén alrededor del eje de suspensión, logrando así la trituración por compresión de los materiales.

　　Durante el funcionamiento, la mandíbula móvil de la trituradora de mandíbulas de péndulo simple solo ejerce una fuerza de trituración efectiva en el lado adyacente a la mandíbula fija. Cuando la mandíbula móvil se aleja de la mandíbula fija, los materiales triturados se descargan por gravedad. Este mecanismo de movimiento garantiza una utilización equilibrada de la cámara de trituración y una transmisión estable de la fuerza de trituración, lo que confiere al equipo una excelente adaptabilidad a minerales de alta dureza como el granito y el basalto. Además, la distribución racional de las tensiones en la estructura da como resultado un desgaste uniforme de las piezas de desgaste, lo que prolonga la vida útil del equipo y reduce los costos de mantenimiento.

　　Sin embargo, la trituradora de mandíbulas de péndulo simple tiene limitaciones inherentes. Su mandíbula móvil presenta una amplitud de oscilación pequeña, lo que se traduce en un rango de ajuste estrecho para la abertura de descarga y una eficiencia de producción relativamente menor en comparación con los modelos desarrollados posteriormente. Por lo tanto, es más adecuada para líneas de trituración de tamaño pequeño a mediano o para escenarios con requisitos de eficiencia moderados, y todavía se utiliza ampliamente en operaciones mineras tradicionales y pequeñas plantas de procesamiento de materiales de construcción.

　　II. Trituradora de mandíbulas de péndulo compuesto: la solución principal de alta eficiencia y flexibilidad

　　Para satisfacer las crecientes demandas industriales de eficiencia de trituración, se desarrolló la trituradora de mandíbulas de péndulo compuesto como una versión optimizada del diseño de péndulo simple. Su mandíbula móvil sigue una trayectoria compleja y compuesta que combina movimiento oscilatorio y de traslación, de ahí su nombre de "péndulo compuesto". La mejora estructural clave radica en el montaje directo de la mandíbula móvil en el eje excéntrico, eliminando el conjunto de biela del tipo de péndulo simple. A medida que el eje excéntrico gira, la mandíbula móvil realiza un movimiento excéntrico alrededor del eje y, simultáneamente, logra una combinación de oscilación de vaivén y elevación vertical con el apoyo de la placa de articulación.

　　Esta trayectoria de movimiento compuesto otorga a la trituradora múltiples ventajas operativas. En primer lugar, el movimiento de elevación vertical de la mandíbula móvil genera un efecto de molienda secundario en los materiales, lo que mejora la eficiencia de trituración y produce un tamaño de partícula más uniforme. En segundo lugar, la mayor amplitud de oscilación de la mandíbula móvil acelera la descarga del material, lo que aumenta significativamente la capacidad de producción. Además, la trituradora de mandíbulas de péndulo compuesto presenta un tamaño más compacto, menor peso y una instalación/movilidad más sencilla, lo que se ajusta a los requisitos de eficiencia espacial de las líneas de producción modernas.

　　Gracias a su alta eficiencia y flexibilidad operativa, la trituradora de mandíbulas de péndulo compuesto se ha convertido en el equipo principal en la industria de la trituración actual. Se utiliza ampliamente en proyectos mineros a gran escala, sistemas de reciclaje de residuos de construcción, proyectos de construcción de carreteras y otros escenarios que exigen alta eficiencia de producción y calidad de trituración constante. Su compatibilidad con materiales es excepcionalmente amplia, capaz de procesar materiales de dureza media (por ejemplo, piedra caliza, arenisca) así como minerales de dureza media a alta (por ejemplo, mineral de hierro, mineral de cobre).

　　III. Trituradora de mandíbulas de péndulo combinado: la "variante avanzada" de ingeniería de precisión

　　La trituradora de mandíbulas de péndulo combinado es un modelo de vanguardia que surge de la integración de las tecnologías de péndulo simple y compuesto. Al incorporar un mecanismo de transmisión especializado, permite trayectorias de movimiento ajustables de la mandíbula móvil, adaptadas a los requisitos de trituración específicos, logrando un modo híbrido de "oscilación + traslación" para un rendimiento de trituración de precisión. Su principio de diseño fundamental reside en la optimización de la conexión entre el eje excéntrico, la biela y la placa de articulación, lo que permite que la mandíbula móvil exhiba características de movimiento diferenciadas en las distintas fases de trituración: una gran amplitud de oscilación para la trituración primaria en la entrada de alimentación y una amplitud de oscilación reducida, junto con una acción de molienda, para la trituración fina en la salida.

　　Este control de movimiento de precisión ofrece beneficios de rendimiento únicos. En primer lugar, logra una mayor relación de trituración, lo que permite la reducción en una sola etapa de grandes trozos de material a productos de grano fino, eliminando las etapas de trituración posteriores y reduciendo los costos generales de la línea de producción. En segundo lugar, ofrece un ajuste preciso del tamaño de partícula del producto, con parámetros de movimiento personalizables para satisfacer los requisitos específicos de tamaño de partícula de diversas aplicaciones industriales. En tercer lugar, presenta una eficiencia energética superior: la trayectoria de movimiento optimizada se adapta perfectamente a la mecánica de trituración del material, minimizando el desperdicio de energía y maximizando las tasas de utilización de energía.

　　La trituradora de mandíbulas de péndulo combinado es ideal para aplicaciones que requieren un control estricto de la precisión de trituración y el consumo de energía, como el procesamiento de arena para fundición de precisión, el procesamiento profundo de minerales no metálicos y la trituración de materia prima para cemento. Si bien su estructura sofisticada resulta en un costo de fabricación ligeramente superior en comparación con los modelos tradicionales, sus ahorros en costos operativos a largo plazo y su rendimiento de trituración superior ofrecen una excelente relación costo-beneficio, posicionándola como una dirección clave para el desarrollo de la tecnología de trituradoras de mandíbulas en el futuro.

　　Conclusión: Selección científica para maximizar el valor del equipo

　　Las trituradoras de mandíbulas de péndulo simple, compuesto y combinado representan distintas etapas evolutivas de la tecnología de trituradoras de mandíbulas, cada una adaptada a necesidades operativas específicas. En aplicaciones prácticas, la selección del equipo debe guiarse por un análisis exhaustivo de factores críticos que incluyen la dureza del material, el tamaño de partícula de alimentación, las especificaciones del producto, la capacidad de producción y las limitaciones del sitio.

　　Para el procesamiento de materiales de alta dureza donde se prioriza la estabilidad del equipo, el modelo de péndulo simple es la opción más fiable; para proyectos centrados en la alta eficiencia y la flexibilidad operativa, el tipo de péndulo compuesto es la selección óptima; para aplicaciones que exigen trituración de precisión y eficiencia energética, la variante de péndulo combinado ofrece un rendimiento inigualable. A medida que la tecnología de trituración continúa innovando, la gama de modelos de trituradoras de mandíbulas se ampliará aún más. Sin embargo, estos tres tipos principales seguirán siendo indispensables en la industria de la trituración, gracias a su tecnología madura y fiabilidad comprobada. Mediante una selección adecuada, un funcionamiento correcto y un mantenimiento regular, las trituradoras de mandíbulas seguirán brindando un sólido apoyo a la productividad y el desarrollo de diversos sectores industriales.

　　¿Qué es mejor: trituradora de mandíbulas o trituradora de martillos?

　　En la minería, el reciclaje de residuos de construcción y el procesamiento de materiales de construcción, tanto las trituradoras de mandíbulas como las trituradoras de martillos son equipos de trituración fundamentales. Las trituradoras de mandíbulas predominan en la trituración primaria, mientras que las trituradoras de martillos destacan en la trituración fina secundaria. La pregunta "¿cuál es mejor?" es engañosa, ya que el valor del equipo depende de su adecuación a las necesidades operativas específicas. Esta guía compara ambos tipos de trituradoras en función de sus principios estructurales, rendimiento y escenarios de aplicación para facilitar una selección informada.

　　1. Diferencias fundamentales: Estructura y mecanismo de trituración

　　Las diferencias de rendimiento entre las trituradoras de mandíbulas y las de martillos se originan en sus distintos diseños y mecanismos de trituración, lo que define sus funciones en el circuito de trituración.

　　1.1 Trituradora de mandíbulas: Trituración por compresión para etapas primarias

　　Componentes clave: Mandíbula fija, mandíbula móvil, eje excéntrico, placa de articulación. Mecanismo de trituración: El eje excéntrico accionado por motor gira para balancear la mandíbula móvil alrededor de su punto de suspensión, creando una fuerza de compresión/flexión con la mandíbula fija para romper los materiales.

　　Ventajas clave: La cámara de trituración profunda y ancha admite alimentación de hasta más de 1 metro; la transmisión metálica rígida garantiza una fuerza de trituración estable, resistente a las fluctuaciones de la dureza del material. Ideal para reducir grandes minerales en bruto/residuos a material de grano medio para su procesamiento posterior, ya sean modelos de péndulo simple (estables) o de péndulo compuesto (de alta eficiencia).

　　1.2 Trituradora de martillos: Trituración por impacto para trituración fina

　　Componentes clave: Rotor, martillos, rejillas. Mecanismo de trituración: El rotor de alta velocidad impulsa los martillos para impactar los materiales; las partículas trituradas chocan con el revestimiento de la carcasa (trituración secundaria) y pasan a través de las rejillas una vez que cumplen con los requisitos de tamaño.

　　Ventajas clave: El impacto de alta frecuencia permite un refinamiento rápido del material; la acción de molienda durante la trituración garantiza un producto final uniforme. Diseñada para una trituración fina eficiente en lugar de procesamiento primario.

　　2. Comparación multidimensional

　　MétricaTrituradora de mandíbulasTrituradora de martillos

　　Relación de trituración4–8 (media-baja); para reducción de volumen10–30 (alta); trituración fina en una sola etapa

　　Control del tamaño de partículaSeparación de mandíbulas ajustable; precisión limitada; mayor contenido de partículas alargadas y planasSustitución de la rejilla; alta precisión; forma de partícula regular

　　Adaptabilidad del materialProcesa materiales ≤160 MPa (granito, basalto, mineral de hierro); resistente a las impurezasIdeal para materiales ≤80 MPa (piedra caliza, pizarra, ganga); los martillos se desgastan rápidamente con materiales duros

　　Consumo de energíaMayor potencia en vacío; consumo de energía unitario estable (ventajoso para materiales duros)Menor potencia de arranque; picos de energía con materiales duros (1,5 veces o más el consumo unitario en comparación con la trituradora de mandíbulas)

　　Costo de mantenimientoPiezas de desgaste (placas de mandíbula, placas de articulación): vida útil de 3 a 6 meses; bajo costo de reemplazoPiezas de desgaste (martillos, rejillas): vida útil de 1 a 2 meses (≤15 días para materiales duros); altos costos de reemplazo/mano de obra

　　CapacidadHasta 1000 t/h; óptima para trituración primariaHasta 500 t/h; óptima para trituración fina secundaria

　　3. Escenarios de aplicación y criterios de selección

　　3.1 Priorizar las trituradoras de mandíbulas cuando:

　　Se trituren primariamente minerales de alta dureza (granito, basalto) o minerales metálicos.

　　Se alimenten líneas de producción a gran escala (producción anual ≥1 Mt) para trituradoras de cono/fabricantes de arena posteriores.

　　Se opere en entornos difíciles (minas a cielo abierto, vertederos de residuos) que requieran bajas tasas de fallos.

　　3.2 Priorizar las trituradoras de martillos cuando:

　　Se trituren finamente materiales de dureza media-baja (arena de caliza, ganga, residuos de construcción).

　　Se equipen líneas de producción pequeñas-medianas (plantas municipales, pequeñas estaciones de residuos) para una trituración rentable y de proceso corto.

　　Se produzcan partículas uniformes (áridos para bases de carreteras, materia prima para cemento).

　　3.3 Aplicación sinérgica

　　Para líneas a gran escala: Trituradora de mandíbulas (trituración primaria, 800 mm → 100-200 mm) → Trituradora de martillos (trituración fina secundaria, 100-200 mm → producto final). Esta combinación aprovecha la gran capacidad de alimentación de la trituradora de mandíbulas y la eficiencia de trituración fina de la trituradora de martillos, garantizando operaciones estables y de alta producción.

　　4. Conclusión

　　Las trituradoras de mandíbulas son la "base estable" de la trituración primaria; las trituradoras de martillos son la "herramienta eficiente" para la trituración fina. Ningún modelo es universalmente superior: la selección depende de cuatro factores clave: dureza del material, tamaño de alimentación, especificaciones del producto y escala de producción.

　　Una aplicación incorrecta (por ejemplo, trituradoras de martillos para mineral duro, trituradoras de mandíbulas para trituración fina) conlleva altos costes o baja eficiencia.

　　Gracias a una adaptación precisa a cada escenario, ambas trituradoras ofrecen el máximo valor para las operaciones de trituración.
